LG 140

FERRUZZA

LG 140






SERIENMÄSSIGE AUSSTATTUNG
KARDANWELLE MIT KUPPLUNG
HYDRAULISCHE DREHUNG DER SCHENK EINRICHTUNG UM 360°
HYDRAULISCHE HUB DER SCHWENK EINRICHTUNG
DURCHMESSER SCHWENK EINRICHTUNG + SENKRECHTES ROHR 273 MM
SICHERHEITSVENTILE DER SCHWENK EINRICHTUNG (DREHUNG + HUB)
HYDRAULISCHER STÜTZFUSS
PARABOLISCHE CANTILEVER-BLATTFEDER
ECKIGE ACHSE 100 MM X 100 MM, GUSSTROMMEL 400 X 80,
RADNABE MIT 10 BOLZEN-BEFESTIGUNG UND VERSTELLBARE BREMSHEBEL
AUS EINEM 90 GRAD ÖLBAD GETRIEBE BESTEHENDE UNTER KURVE
(DURCH DIE FIRMA FERRUZZA PATENTIERT)
OBERE GELENKIGE KURVE (DURCH DIE FIRMA FERRUZZA PATENTIERT)
DREHUNG DER SCHWENK EINRICHTUNG DURCH DIE KOPPLUNG ZAHNKRANZ + RITZEL
DIE AM BEHÄLTERBODEN UND DIE IM INNEREN DER SCHWENK EINRICHTUNG BEFINDLICHEN SCHNECKEN SIND MIT EINEM ZWISCHENLAGER AUSGESTATTET
ALLE SCHNECKENLAGER VERFÜGEN ÜBER EINE LABYRINTHDICHTUNG UND
KÖNNEN DURCH EINEN SCHMIERNIPPEL VON AUSSEN GESCHMIERT WERDEN
ALLE LAGER IM INNNEREN DER GELENKIGEN KURVE VERFÜGEN ÜBER EINE LABYRINTHDICHTUNG UND
KÖNNEN DURCH EINEN SCHMIERNIPPEL VON AUSSEN GESCHMIERT WERDEN

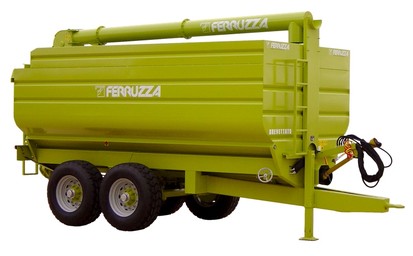

LANDWIRTSCHAFTLICHER TANDEMANHÄNGER FÜR GETREIDE UND FUTTERMITTELN

Dieser mit Behälter und Überladeschnecke ausgestattete Anhänger ist für den Transport von Getreide und Futtermitteln bestimmt. Die Entladung erfolgt durch ein Schneckensystem und zwar eine untere Kurve, eine gelenkige Kurve (beides durch die Firma Ferruzza patentiert) und eine um 360° drehbare Schwenkeinrichtung. Die untere Kurve besteht aus einem 90 Grad Ölbadgetriebe, das seinerseits über ein Ölbad-Kettengetriebe angetrieben wird. Die Rotation der Schwenkeinrichtung erfolgt nicht über ein Kettengetriebe, sondern durch die Kopplung zwischen einem Zahnkranz und einem durch einen hydraulischen Motor angetriebenen Ritzel. Die am Behälterboden und die im Inneren der Schwenkeinrichtung befindlichen Schnecken sind nicht nur mit Endlagern, sondern auch mit einem Zwischenlager ausgestattet, damit Biegeschingungen, Vibrationen und Lärm auf ein Minimum reduziert werden. Alle Schneckenlager verfügen über eine Labyrinthdichtung und können durch einen Schmiernippel von aussen geschmiert werden. Der Hub- und Rotationsvorgang der Schwenkeinrichtung sind hydraulisch angetrieben. Die hydraulische Anlage der Schwenkeinrichtung ist mit zwei Sicherheitsventilen ausgerüstet: das eine dient dazu, bei gehinderter Rotation potentiell auftretende Schäden zu vermeiden, das andere verhindert ein unkontrollierbares Absinken der Schwenkeinrichtung bei Druck einer Druckleitung. Die Überladeleistung kann 2100 Liter/min. bei einer Zapfwellndrehzahl von 540 U/Min. erreichen, je nach Produktsorte und Trocknungsgrad  des Produktes.

Rahmen: Der Rahmen besteht aus zwei druckgebogenen Längsträgern mit geschlossenem Profil, die durch Querträger und Verbindungsköpfe ausgesteift sind. Der Rahmen ist mit dem Behälter - ebenso aus druckgebogenem Blech - fest verbunden, so dass sie eine einzige monolitische Struktur bilden, die die Beanspruchungen aushalten kann, die damit zusammenhängen, dass der Anhänger fast ausschliesslich im Gelände (und nicht auf der Strasse) unterwegs ist.

Bremsen: hydraulisch, halbdurchgehende und automatische Bremsung oder pneumatische, halbdurchgehende und automatische Bremsung.

Aufhängung: besteht aus zwei parabolischen Cantilver-Blattfendern.

Lackierung: Rostschutzprimer-Grundierung mit 2 Schichten Kunststofflack.

Code

Typ

Grösse
Ladefläche
(m)

Gesamt
Gewicht
(kg) bei
25 km/h

Gesamt
Gewicht
(kg) bei
40 km/h

Leer
Gewicht
(kg)

Brems-
system

Lade-
volumen

Netto-
Übergabe-
Höhe

Einzel-
bereifung

00137.R

LG 140

5.00x2.55

18000

14000

4240

Hydraulisch, Halbdurchgehend und automatisch

20.5

7.03

385/65 R22.5

00139.R

LG 140 P

5.00x2.55

18000

14000

4240

Pneumatisch, Halbdurchgehend und automatisch

20.5

7.03

385/65 R22.5
